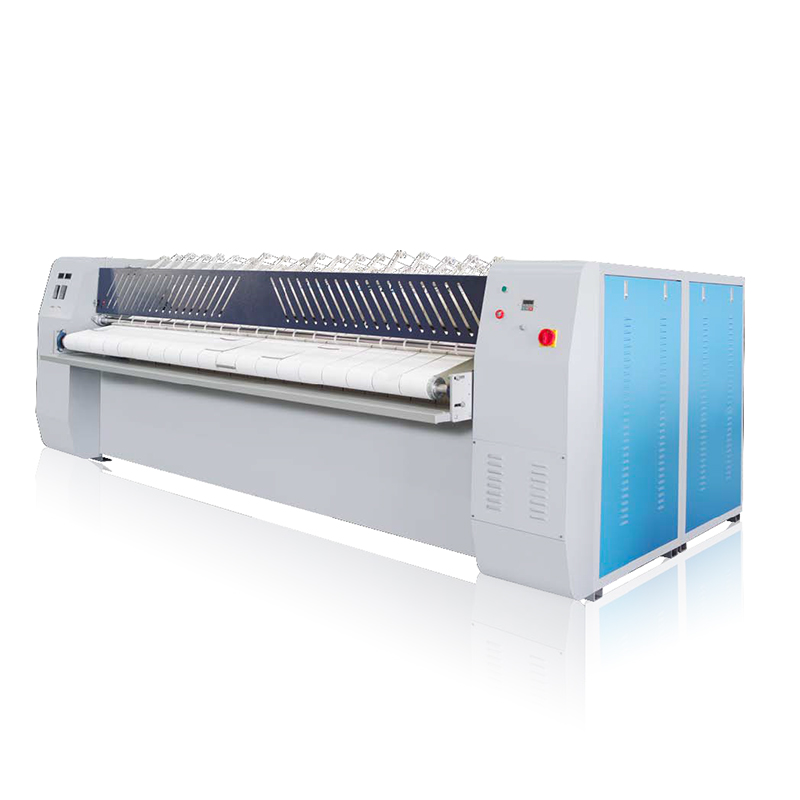

百強燃氣燙平機的結構

　　百強燃氣燙平機，主滾筒采用不銹鋼成,其直徑為800mm,筒體與二端軸體焊接而成，其它滾軸用冷拔鋼管制成。傳動系統安裝在右箱體內，由無極調速電機驅動鍋輪減速器傳遞給主滾筒，并有主滾筒上的鏈輪鏈條輸送其他軸上。在左右二側箱體內，裝有傳動控制裝置和燃氣控制裝置，右側箱體內電器線路控制傳動系統及主電機驅動鍋輪減速器、鏈輪傳動裝置等，左側箱體內燃氣控制加熱系統。右箱體面板上裝有總開關、啟動開關、變頻器調頻顯示器、熨平速度調節開關等控制熨平速度；左箱體面板上裝有溫度控制儀顯示數值、點火/復位開關和火焰大小顯示屏；左箱體內裝有的燃氣系統控制箱。百強燃氣燙平機在主滾筒內裝有紅外線燃氣燃燒棒、用于對主滾筒的加熱。在左箱體內裝有廢氣排風風道，由吸風口、風管組成，用于排放由于燃燒不盡所產生的廢氣。

　　百強燃氣燙平機的工作原理

　　百強燃氣燙平機主要本設備主要由傳動系統、燙平系統、燃氣系統、電氣控制系統和機架等組成。

　　傳動系統主要由調速電機、減速器、帶輪、膠帶、鏈輪和鏈條等組成，燙平速度根據需要在一定的范圍內進行調速。

　　燙平系統主要由輸送軸、輸送帶、燙平滾筒、燙平帶、過渡軸等組成，主要起到自動燙平和燙平織物的作用。

　　燃氣系統主要由點火裝置（含風機、預混管、空氣過濾器、防回火閥、溫度控制顯示器、電磁閥等）、紅外線燃燒棒和管路等組成，其作用是通過燃氣加熱連續給燙平滾筒提供熱能。

　　百強燃氣燙平機的電氣控制系統主要由變頻器、急停聯鎖裝置、熨平速度調節器、線路板等組成，其功能為通過變頻控制熨平速度。

　　機架由左右箱體、底框、固定細軸、安全擋板等組成，用于安裝各個系統和設備搬運及就位。
